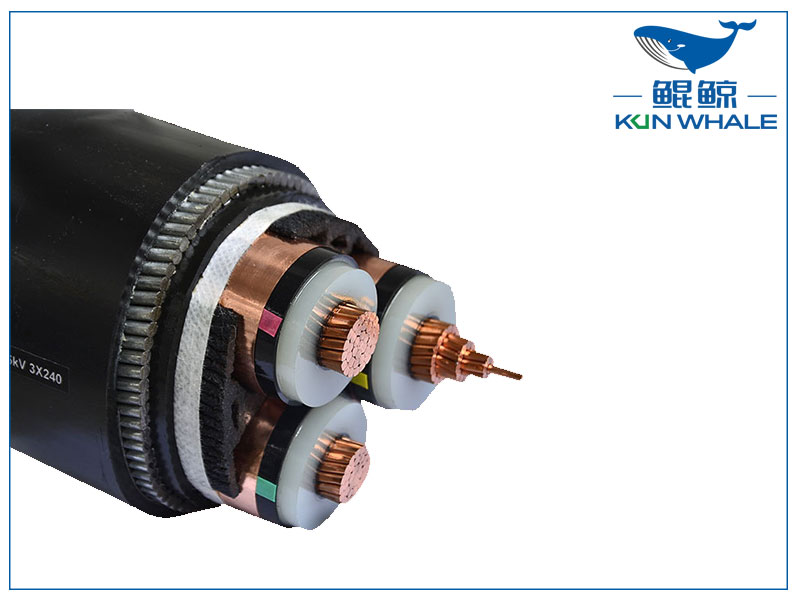

交聯聚乙烯絕緣電纜是什么？

顧名思義，交聯聚乙烯絕緣電纜是交聯聚乙烯(XLPE)的絕緣介質材料，耐溫90°C。(請點擊這里了解更多電纜技術，大量干貨等著你。)聚氯乙烯電纜的耐溫性一般為70°C，燃燒時會釋放有毒的HCL煙霧。

相同導體截面積的電纜，交聯聚乙烯絕緣電纜的載流量大于聚氯乙烯電纜。

交聯聚乙烯絕緣電纜適用范圍

適用于工頻額定電壓0.6/1kV及以下配電網或工業裝置的固定敷設。

交聯聚乙烯絕緣電纜使用特性

工頻額定電壓：U0/U(Um)0.6/1(1.2)kV。

2.電纜導體允許長期工作，最高溫度為90℃。

3.短路時(最長持續時間不超過5s)電纜導體允許最高溫度不超過250℃。

4.電纜敷設時環境溫度不得低于0℃。

5.電纜彎曲半徑不小于電纜外徑的15倍。

電纜的型號

型號

名稱

YJV

銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜。

YJLV

鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜。

YJY

銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜。

YJLY

鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜。

YJV22

銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜。

YJLV22。

鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜。

YJV23

銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜。

YJLV23。

鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜。

YJV32

銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜。

YJLV32。

鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜。

電纜運行條件。

敷設在空氣中。

單芯電纜平行敷設時中心距離：185mm及以下為電纜直徑的2倍，240mm及以上為90mm。

周圍環境空氣溫度：40℃。

3.導體長期最高工作溫度：90℃。

4.不同環境溫度載流量的修正系數(k)

環境空氣溫度。

20℃

25℃

30℃

35℃

40℃

45℃

修正系數(k)

1.29

1.22

1.15

1.08

1.00

0.91

交聯聚乙烯絕緣電纜直埋敷設

1.單芯電纜不接觸敷設時，電纜中心距離是電纜直徑的兩倍。

土壤溫度：25℃。

3.導體長期最高工作溫度：90℃。

4.土壤溫度系數：1.0℃.m/w。

直埋深度：0.7m。

6.不同土壤溫度下載流量的修正系數。

土壤溫度

20℃

25℃

30℃

35℃

40℃

修正系數(k)

1.04

1.00

0.96

0.92

0.87

交聯聚乙烯絕緣電纜安裝使用

電纜的選擇

1.電纜額定電壓U0/U(Um)為:UO是電纜設計中使用的導體對地或金屬屏蔽之間的額定工頻電壓，U是電纜設計中使用的導體之間的額定工頻電壓，Um是設備能承受的最高系統電壓的最大值。

2.根據電纜敷設環境和負荷的不同，正確設計和選擇電纜的型號和規格。非鎧裝型適用于架空、室內、隧道、電纜溝等場合，不能承受機械外力；鎧裝型可以直接埋在地下，同非鎧裝條件下可以承受一定的機械外力。不允許在磁性管道中敷設單芯電纜。易燃易暴、化學腐蝕、高溫、低溫等場合應選用特殊型號的電纜。

電纜儲存和運輸

存放電纜時，應規范包裝，避免長期暴露在陽光下，兩端可靠密封，不允許長期存放在潮濕的環境中，電盤不能平放。運輸時應考慮盤高并有效固定，吊裝時不允許同時吊裝幾盤，嚴禁從高處推下。

電纜敷設安裝

1.電纜敷設應采用放線架、導輥等專用工具，防止敷設過程中機械損壞，遠離熱源。

2.電纜穿管敷設時，管道內徑不得小于電纜外徑的1.5倍。多根電纜穿管時，禁止電纜擰緊和擠壓。管道容量足夠，要求電纜總面積不得超過管道總面積的40%

3.電纜敷設最低溫度不低于0℃，彎曲半徑不小于20倍。

4.采用牽引導體夾頭敷設時，允許最大牽引力為P=OA(N)、A導體截面、O50N/mm(銅)和30N/mm2(鋁)。

電纜試驗

安裝后，電纜在沒有負荷的情況下進行絕緣電阻測試，必要時可進行交流工頻耐壓試驗，持續1分鐘。

電纜受潮的原因。

交聯聚乙烯絕緣電力電纜敷設、安裝、運行時，水分或水分進入電纜絕緣，主要有以下情況。

(1)電纜端蓋密封不嚴或電纜運輸時電纜端蓋外力損壞。

(2)電纜護層在電纜運輸或敷設過程中被外力損壞。

(3)電纜試驗或運行時，電纜絕緣擊穿破壞電纜護層。

(4)電纜附件(尤其是直埋敷設時的中間接頭)密封不嚴。(請點擊這里了解更多電纜技術，大量干貨等著你。)一旦水分或水分從電纜端部或電纜外護層進入電纜絕緣，可能會從絕緣外銅絲屏蔽的間隙或?qū)w的間隙縱向滲透，危及整個電纜系統。潮濕的電纜在高電場的作用下會產生水枝現象，從而降低交聯聚乙烯的絕緣性能，最終導致電纜的絕緣擊穿。因此，受潮后的電線電纜必須進行除潮處理。
